Научная тропа Иннополиса

Эта тропа построена как серия остановок, где ты наблюдаешь за природой, задаёшь вопросы, смотришь по сторонам и находишь ответы.

Перед тобой два маршрута — короткая петля 4 км и длинная 12 км. На каждой остановке тебя ждёт маленькое наблюдение: чем-то удивиться, что-то сравнить, что-то потрогать. И на каждой — одно число, которое меняет взгляд на привычное: почему один и тот же метр породы может означать и тысячу лет, и целый миллион; на сколько круче падает на южную грань валуна полуденный луч, чем на северную; как смартфон находит тебя по сигналу со спутника на высоте двадцать тысяч километров.

Цель не в том, чтобы запомнить факты, а в том, чтобы научиться смотреть на мир по-новому: видеть в привычном — непривычное, а в странном — закономерность.

Сверься с картой, выбери маршрут и двигайся по указателям. На каждом стенде задержись хотя бы на пару минут и сделай то, что написано: посмотри, сравни, шагни.

Правила. Не мусорить. Не повреждать объекты и стенды. Не ломать деревья и ветки.

Что это за шар?

Этот шар диаметром 2,5 метра — модель Солнца. Отсюда до Нептуна, самой дальней планеты, 165 метров пешком. Один твой шаг по маршруту — это примерно 20 миллионов километров настоящего космоса. А вот сам шар честному масштабу не подчиняется: настоящее Солнце здесь было бы мандарином в 5 сантиметров, но и его, и планеты пришлось увеличить, чтобы их вообще можно было разглядеть, — об этом ниже.

Где какие планеты

На картинках в учебниках планеты стоят почти впритык. В жизни всё иначе.

Первые четыре планеты — Меркурий, Венера, Земля, Марс — теснятся возле Солнца: все они умещаются примерно в первых восьми метрах от него. А дальше начинается пустота. От Марса до Юпитера — ещё двадцать метров. От Сатурна до Урана — около пятидесяти. На большей части пути по маршруту ты не встретишь ничего. Солнечная система — это в основном пустое пространство, и редкие планеты в нём — скорее исключение.

Откуда столько пустого пространства

4,5 миллиарда лет назад на месте Солнечной системы крутилось облако газа и пыли. Под собственной тяжестью оно сжалось в плоский диск. Внутри этого диска пылинки сталкивались и слипались — сначала в камни, потом в глыбы размером с гору, и в конце концов в планеты.

Возле молодого горячего Солнца лёгкие вещества — газ и лёд — быстро испарились. Остались только тугоплавкие материалы, и из них собрались небольшие каменные планеты. Дальше от Солнца было холодно, газ и лёд никуда не делись — там выросли огромные Юпитер и Сатурн, а ещё дальше — ледяные Уран и Нептун.

Между Марсом и Юпитером планета так и не получилась. Юпитер был слишком тяжёлым: своей гравитацией он разгонял соседние обломки и не давал им слипнуться. Этот рассыпанный материал так и остался кружить вокруг Солнца — мы называем его поясом астероидов.

Загляни внутрь рамки. Сверху лежат свежие листья — их ещё можно узнать по форме и цвету. Ниже — старые, прошлогодние: потемневшие, ломкие. Под ними слой, в котором уже не отличить лист от коры или веточки. Ещё глубже — рыхлая тёмная масса без отдельных частей. Это и есть почва. На несколько сантиметров вглубь спрессованы годы: каждый слой темнее и однороднее предыдущего, и где-то по дороге листья перестают быть листьями и становятся землёй.

Резкой границы здесь нет. Найти её и не получится: в лесной подстилке живое и неживое непрерывно перетекают друг в друга и обмениваются веществом. Для таких неразделимых систем советский геоботаник Владимир Сукачёв в 1940-х годах разработал учение о биогеоценозе¹ — это сообщество живых организмов вместе с неотделимой от них средой.

Куда уходит листва

Опавшие листья разбирают на молекулы грибы, бактерии и мелкие почвенные беспозвоночные. Освободившиеся минеральные вещества тут же перехватывают корни и отправляют в новые побеги и листья. Так живое и неживое строят друг друга: лист уходит в почву, почва возвращается в растение. Один и тот же атом углерода или азота проходит этот круг снова и снова, не задерживаясь надолго ни в «живом», ни в «неживом».

Зимой круговорот не останавливается. Под снегом, у самой почвы, грибы, бактерии, черви и корни продолжают работать — и это возможно по причине, которая поначалу кажется парадоксальной. О ней — на обороте.

Посмотри на дома перед тобой. Это часть Введенской Слободы, и у этого места три имени. Сначала здесь было городище марийцев-язычников — но как они звали свой холм, не знает никто: дописьменная память не дотянулась до нас. С 1556 года место зовётся Басурманской слободой: по указу Ивана Грозного сюда, на правый берег Свияги, переселили стрельцов из Московского княжества и освободили от податей. С 1648 года, когда здесь освятили церковь Введения во храм Пресвятой Богородицы, — Введенская Слобода.

Первое имя стёрло не злое намерение, а само время: у язычников не было письменности, а устный рассказ за века растерял слова. Место не менялось — менялись люди и то, как они его называли. Холм один, а имён, что на него легли, целых три.

Когда уровень в водохранилище сбрасывают рывками, на бетонной стенке остаются горизонтальные полосы — отметки, на которых вода держалась дольше всего перед очередным сбросом.

Склон, на котором ты стоишь, — край долины Волги. Присмотрись к нему выше уреза воды: на склонах больших речных долин видны такие же следы, только намного крупнее — ровные площадки на разных высотах, вытянутые вдоль реки. Современное русло проходит ниже всех площадок.

Каждая площадка когда-то была дном реки или её поймой. Потом река опустилась ниже, а прежняя поверхность осталась на старой высоте. Чем выше площадка, тем она древнее. Эти ровные ступени называются речными террасами.

Верхняя терраса над Волгой поднята на несколько десятков метров над рекой — самые древние и высокие площадки в долинах Волги и Камы доходили до 75–95 м над меженным урезом¹. Это лестница, в которой каждая ступень — отдельная эпоха, а весь склон — летопись сотен тысяч лет.

Посмотри на мост перед тобой. Он сложен из десятка с лишним брёвен, и ни одно из них не прибито, не связано и не склеено с соседями, и тем не менее конструкция надёжно держит вес взрослого человека. Разберём, как это устроено.

Представь каменную арку над дверным проёмом старого дома. Камни арки вытесаны клиньями: вес сверху давит на верхний клин, тот передаёт усилие не вниз, а в стороны — соседним клиньям, и так далее до самих опор. Чем больше нагрузка, тем плотнее клинья прижаты друг к другу.

В мосту Леонардо роль клиньев играют сами брёвна — благодаря тому, как они уложены. Каждое бревно прижато сразу с нескольких сторон: снизу его подпирают два соседа, сверху давят ещё два, и каждый из этих четырёх, в свою очередь, удерживается такими же соседями дальше по конструкции. Любая попытка вытащить отдельное бревно упирается в разнонаправленные прижимы со всех сторон; пока соседи на месте, бревно остаётся зажатым. Между брёвнами действует только сжатие и сила трения, и крепёж становится не нужен. Такие конструкции называют самонесущими.

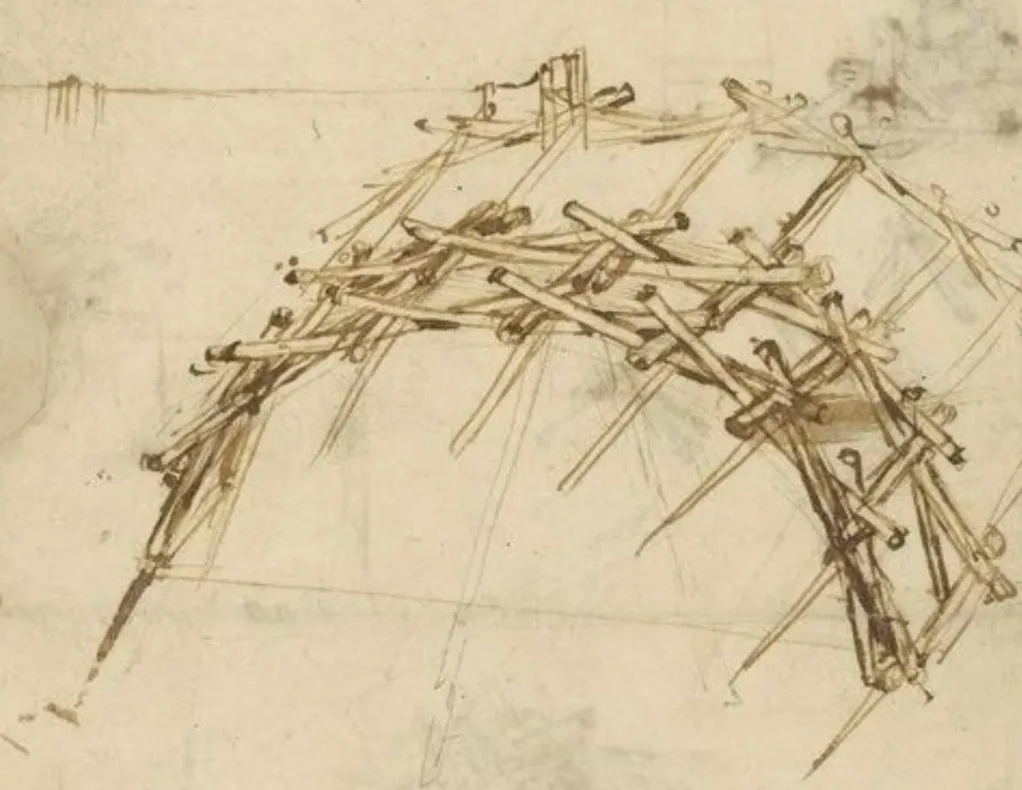

Схему предложил Леонардо да Винчи на рубеже XV—XVI веков — как переправу, которую армия могла собрать без единого гвоздя и инструмента и разобрать, вынув одно бревно, после прохождения¹. Современный мост построен по той же геометрии. Стоящая рядом модель собирается без крепежа — на ней принцип можно увидеть в чистом виде.

Цветные полосы на этой колонке — не раскраска. Каждая из них — отпечаток времени, когда над этой землёй было что-то совсем другое: то море, то берег, то ледник.

Посмотри на колонку снизу вверх. Внизу лежит то, что осело раньше, сверху — то, что легло позже. Так устроен любой осадок: снег на земле, ил на дне озера — что упало первым, окажется в самом низу (если ничто не потревожит). Этот простой порядок — главный инструмент геолога: разрез читается как лента времени, снизу вверх.

Цвет слоя — подпись эпохи

Материал каждого слоя — подпись среды, в которой он родился. Известняк внизу сложён из раковин и скелетов морских существ: значит, здесь было мелководное море. Выше — грубые, песчанистые отложения: море отступало, появлялся берег. Ещё выше — рыхлые породы, что принесли ледники, реки и ветер. А тонкий тёмный слой наверху — современная почва, самый молодой участок разреза. Среда диктует осадок, осадок диктует цвет и зернистость — поэтому по виду слоя читается обстановка, в которой он лёг.

И вот что сбивает с толку: один и тот же метр породы может означать и тысячу лет, и целый миллион — всё решает, как быстро он накапливался. Где прячется этот миллион — на обороте.

Конёк двускатной крыши делит дождь между двумя жёлобами: капли с одного ската уходят в один водосток, со второго — в другой, а граница пробегает ровно по верхней линии. Площадка под ногами устроена так же, только сделана не строителем, а самой природой.

Присмотрись: от узкой полосы под ногами поверхность мягко понижается в две стороны, к вытянутым ложбинам. В сухую погоду их легко не заметить, но во время дождя и снеготаяния по ним сбегает вода. Капля, упавшая чуть в одну сторону от линии под ногами, уйдёт в один сток, упавшая чуть в другую — в соседний.

Эту линию называют водоразделом. Площадь, с которой вода собирается в один сток, — её водосбором. Водораздел нигде не размечен: его рисует сам рельеф, и проходит он по гребням — там, где склон меняет направление. Площадка вокруг стенда — примерно сто на сто метров; короткий ливень в десять миллиметров обрушивает на неё около ста тонн воды, и ту часть, что сбежит по поверхности, водораздел под ногами делит надвое.

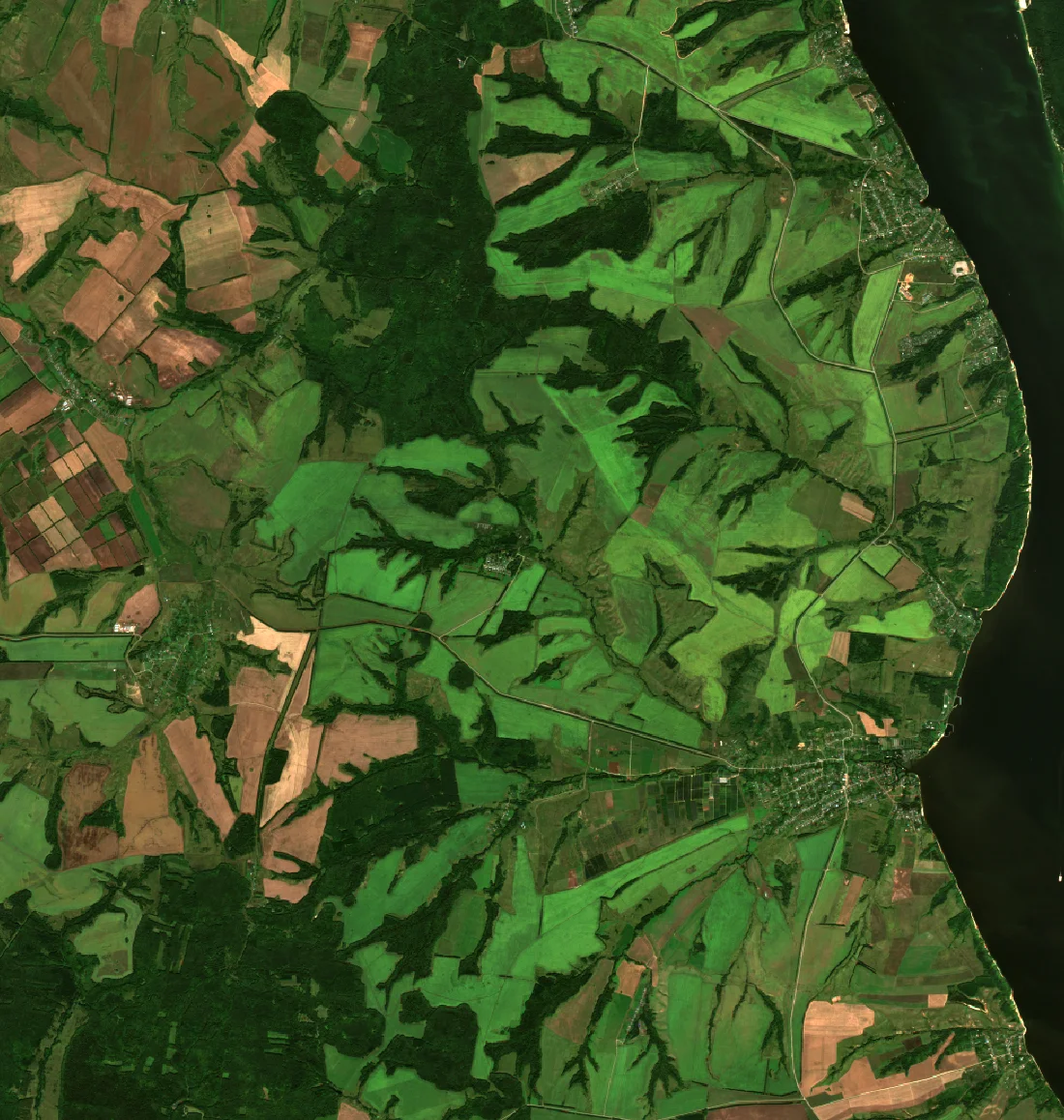

Посмотри через рамку на склон. Маленькая промоина сбоку по форме похожа на большую ветвь балки — только уменьшенную. Убери мысленно траву, кусты и крыши вдалеке, оставь один контур — и ответ будет «нет»: по одной форме уже не понять, метровая это промоина или стометровая балка. Масштаба у формы нет.

Сетка на рамке как раз и ловит эту похожесть. Крупная ячейка накрывает большие ветви рельефа, мелкая — маленькие отвершки, а контуры в обоих случаях выходят узнаваемо одинаковыми. И вот осязаемое число прямо у рамки: уменьши ячейку вдвое — задетых контуром клеток станет почти втрое больше. Не вдвое, как было бы у простой линии, и не вчетверо, как у закрашенного пятна. Форма живёт где-то посередине между линией и плоскостью.

Откуда берётся это сходство

Любой овраг начинается одинаково. Струйка воды находит понижение, промывает в нём русло, русло собирает следующие струйки, углубляется и ветвится. Тот же самый процесс, но в сто раз крупнее, создаёт большую балку. Когда один механизм работает и на сантиметрах, и на сотнях метров, форма получается похожей на всех масштабах. Это свойство называют самоподобием¹: овраги наследуют форму у того процесса, которым сделаны.

То же видно у речной сети, кроны дерева, разряда молнии, прожилок в листе — всюду одно локальное правило повторяется много раз и порождает узнаваемый ветвящийся узор. Один принцип — разные явления.

Важная оговорка. Самоподобие здесь работает не до бесконечности. Мельче комка земли — уже не овраги, а просто грунт. Крупнее самой балки — уже другой тип рельефа. У природных «фракталов» всегда есть верхняя и нижняя граница.

Попробуй: наведи рамку на крупную ветвь балки, потом — на маленький отвершек ближе к себе. Сравни, какие ячейки сетки лучше ловят контур в каждом случае.

Встань на помост лицом к противоположному склону. За спиной — звукопоглощающий экран: он гасит звук, уходящий в сторону леса, чтобы обратно приходило только эхо от склона. Громко хлопни в ладоши один раз — и отсчитай про себя время до возвращения эха. Затем обогни экран, встань лицом к лесу и хлопни снова: лес ближе склона, и его эхо вернётся заметно быстрее. Разницу слышно на слух.

Звук идёт с известной скоростью, поэтому задержка эха — это, по сути, линейка: чем дальше склон, тем дольше ждёшь ответа.

Выйди в жару в чёрной футболке — нагреешься быстрее, чем в белой. Светлая ткань возвращает большую часть света обратно, чёрная вбирает его почти целиком и оттого копит тепло. То же самое можно почувствовать прямо здесь.

Приложи ладонь к белой пластине, потом к тёмной рядом — за несколько секунд разница температур становится отчётливой.

Светлая поверхность возвращает большую часть лучей, тёмная вбирает их почти полностью и быстро греется. Кора берёзы светлее, чем у большинства деревьев средней полосы, и под прямыми лучами остаётся заметно прохладнее дубовой или сосновой.

Тонкий светлый слой на наружной стороне рельефного среза — это внешняя кора. Она и работает экраном: отражает свет и защищает живые ткани под собой.

Вот и ответ. Берёза белая потому, что светлая кора отражает солнце и бережёт ствол от перегрева и резких зимних колебаний тепла. Дуб решает ту же задачу иначе — прячет живые ткани под толстой корой, и отражать свет ему уже незачем. Берёза ставит экран снаружи, дуб — изнутри.

Перед тобой две пары маятников — попробуй их раскачать. Кажется, что массивный груз разгоняется лениво и должен отставать. Проверь.

Левая пара: нити одинаковой длины, но один шар тяжелее другого в 2,5 раза. Отведи оба на один угол и отпусти вместе — они идут в один ритм, почти не расходясь. Масса на темп качания не влияет.

Правая пара: шары одинаковые, нити различаются в четыре раза, 25 сантиметров и 1 метр. Здесь разница сразу видна: короткий маятник частит, длинный ленится. Но вот что неожиданно — длину увеличили вчетверо, а период вырос лишь вдвое. Время одного качания растёт как квадратный корень из длины.

Потрогай валун с разных сторон. В солнечный день ты заметишь, что одна сторона ощутимо теплее остальных. Эта сторона — южная. Откуда берётся разница?

Если фонарик светит на стол прямо сверху, получается маленькое яркое пятно. Если его наклонить, пятно становится крупнее и тусклее: тот же свет растекается по большей площади. С солнечным светом происходит то же самое.

В среднем за день, и особенно в полдень, больше всего света достаётся южной стороне. К северной стороне полуденное солнце вообще не поворачивается: на наших широтах оно в полдень стоит над южной частью горизонта. На широте Иннополиса летом полуденный луч встречает вертикальную южную грань под углом около $33°$, а северной касается вскользь. Эти несколько градусов разницы температуры и чувствует ладонь.

Где работает этот же принцип

Снег весной дольше лежит на северных склонах оврагов и холмов. Мох на стволах деревьев чаще гуще с северной стороны. Виноградники разбивают на южных склонах: они теплее, потому что подставляют лозу солнцу под бо́льшим углом.

По разнице температур на валуне можно приблизительно найти юг — достаточно повернуться лицом к самой тёплой стороне. Способ работает в ясную погоду, на открытом месте, около полудня. Почему именно в этих условиях — на обороте.
